ट्रांसफार्मर क्षति का मान ज्ञात करना Calculate the value of transformer loss

खुला परिपथ परिक्षण द्वारा लोह क्षतियों (हिस्टेरेसिस तथा भंवर धारा क्षतियां) का मान ज्ञात किया जाता है | इसे शुन्य लोड परिक्षण (Zero load test) भी कहते हैं

खुला परिपथ टेस्ट को करने लिए ट्रांसफार्मर की द्वितीय वाइंडिंग के सिरे खुले रखे जाते हैं अर्थात उस पर कोई लोड जुड़ा नहीं होता | प्राथमिक वाइंडिंग पर वाट मीटर लगा दिया जाता है |अब प्राथमिक वाइंडिंग को उसकी सामान्य AC  वोल्टेज से जोड़ा जाता है अर्थात जितने वोल्टेज की यह वाइंडिंग होती है उतनी वोल्टेज से जोड़ा जाता है |

द्वितीय वाइंडिंग को विधुत स्त्रोत से जोड़कर भी यह परीक्षण किया जा सकता है |

प्राथमिक वाइंडिंग को विधुत स्त्रोत से जोड़ने पर ट्रांसफार्मर की द्वितीय वाइंडिंग खुली होने के कारण द्वितीय वाइंडिंग में धारा का प्रवाह नहीं होता है तथा प्राथमिक वाइंडिंग में जो धारा का प्रवाह होता है वह ट्रांसफार्मर की लोह क्षति के कारण होता है | लोह क्षति में हिस्टेरेसिस तथा भंवर धारा क्षतियां सम्मिलित होती हैं | इस अवस्था में बहने वाली धारा, पूर्ण धारा का लगभग 5% होती है |

उक्त अवस्था में प्राथमिक वाइंडिंग पर लगा वाट मीटर लोह क्षति का मान watt में दर्शाता है | वाट मीटर  के स्थान पर वोल्टमीटर, एम्पियर मीटर तथा पॉवर फैक्टर मीटर भी लगाये जा सकते है | वोल्ट मीटर, एम्पियर मीटर तथा पॉवर फैक्टर मीटर के मानों को गुणा करके वाट में लोह क्षति का मान निकाला जा सकता है | अर्थात W = V x I x COSΦ

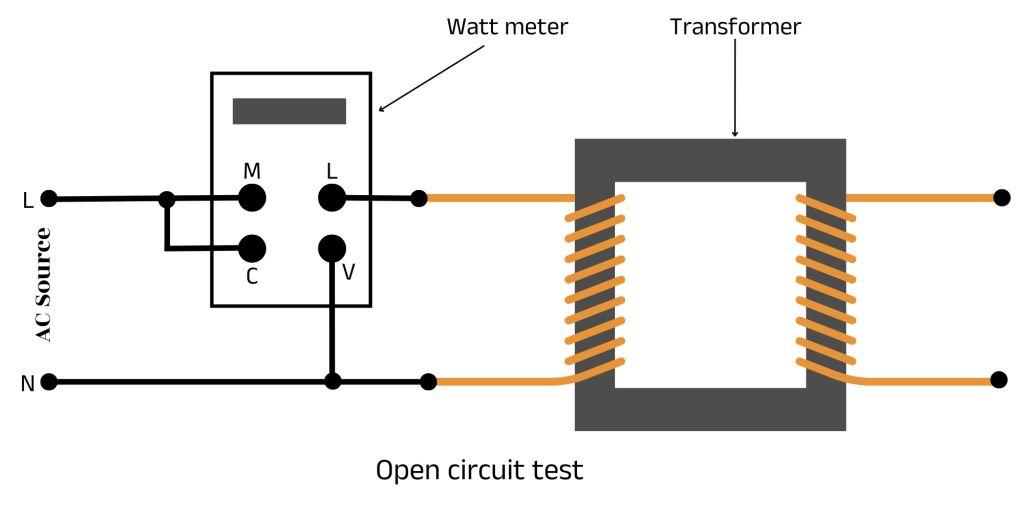

खुला परिपथ परिक्षण विधि का डायग्राम निम्न चित्र में दर्शाया गया है :-
